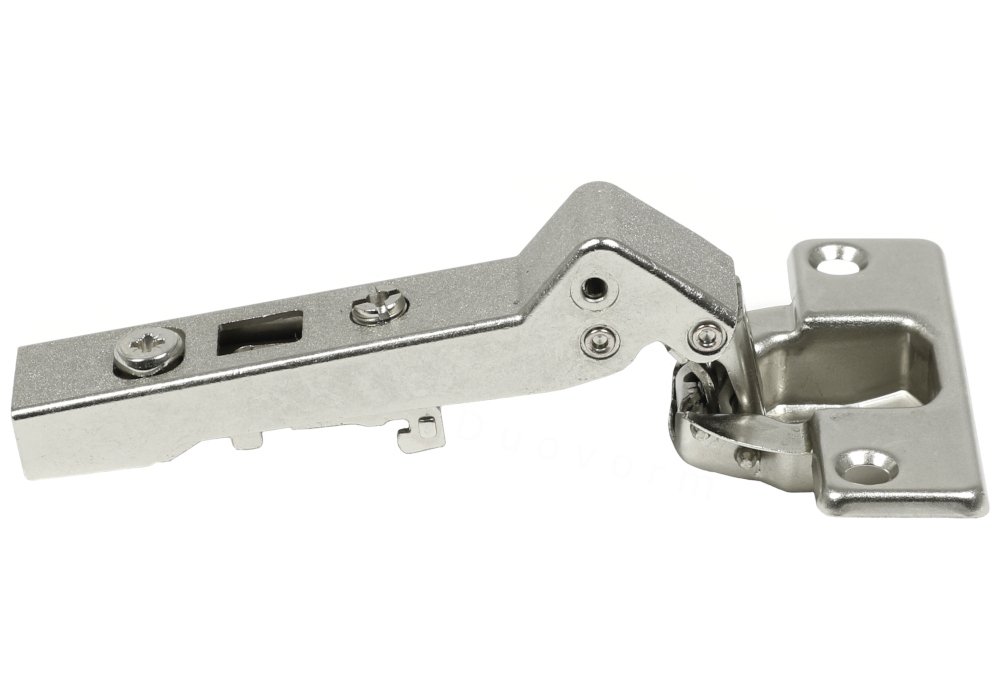

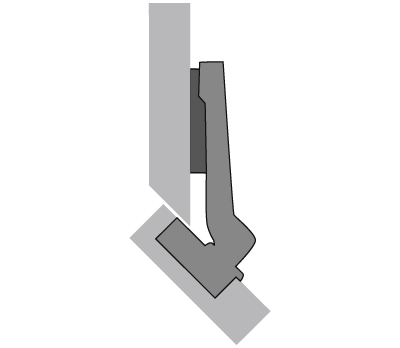

Deze Hettich scharnier wordt gebruikt bij deuren die een negateve hoek van 45 graden maken ten opzichte van de zijwand van de kast. Het betreft een voorliggend scharnier met een openingshoek van 95 graden. De Hettich 9936 is voorzien van een zelfsluitmechanisme (veer) die de deur in gesloten stand dicht zal houden.
Productspecificaties
Model:
Hettich intermat 9936 W45
Fabrikantnummer:
077699
Materiaal:
Staal
Oppervlak:
vernikkeld
Toepassing:
Voor deuren onder een hoek van 45°
Montagemethoden:
Om te schroeven
Openingshoek:
95°

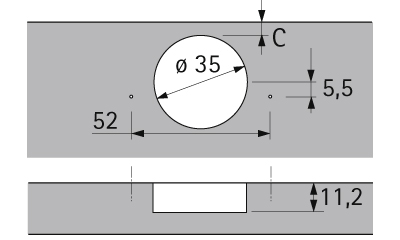

Inboordiepte:
11,2 mm
Boorpatroon:
52/5,5 mm
Uitvoering scharnier:
Met zelfsluitmechanisme
Deuropdek:
Voorliggend
Boordiameter:
35 mm
Minimale deurdikte:
14 mm
Maximale deurdikte:
32 mm
Stelmogelijkheden:
Opdekverstelling +/- 2 mm, Diepteverstelling +2,5 mm/-1,5 mm
