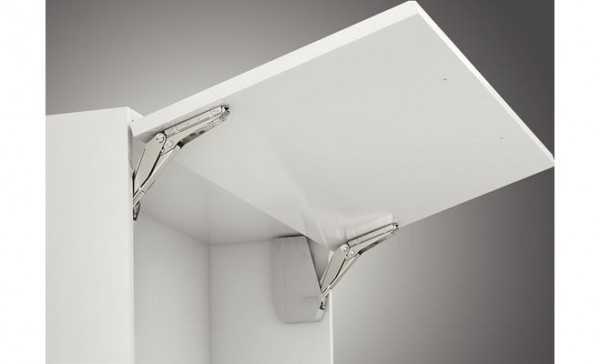

Klepscharnier Kesseböhmer Free Flap Forte

De Freeflap kan geleverd worden met grijs, wit of antraciet gekleurde afdekkappen. Ook is de openingshoek tot 90° te begrenzen met de optionele openingshoekbegrenzer.

In de onderstaande tabel kunt u het juiste model kiezen.

model	D	E	F	G
corpushoogte mm	klepgewicht kg
350	5,2–11,0	6,7–14,3	10,1–21,4	13,5–27,3
375	4,9–10,2	6,3–13,1	9,4–19,8	12,5–25,2
400	4,7–9,6	5,9–12,4	8,9–18,6	11,8–23,3
425	4,4–9,0	5,6–11,6	8,3–17,4	11,0–21,8
450	4,1–8,4	5,2–10,9	7,8–16,3	10,4–20,5
475	3,9–8,0	4,9–10,3	7,4–15,4	9,8–19,3
500	3,7–7,5	4,7–9,7	7,0–14,6	9,2–18,3
525	3,5–7,1	4,4–9,2	6,6–13,9	8,8–17,3
550	3,3–6,8	4,2–8,8	6,3–13,2	8,3–16,5
575	3,2–6,5	4,0–8,4	6,0–12,5	8,0–15,6
600	3,0–6,2	3,8–8,0	5,7–12,0	7,6–15,0
625	2,8–5,9	3,6–7,6	5,4–11,5	7,2–14,4
650	2,6–5,6	3,4–7,3	5,3–11,0	6,9–14,0

Deze set bestaat uit het volgende:

2 stuks klepbeslag (links/rechts)
2 afdekkappen voor het klepbeslag (links/rechts)
2 schroefplaatjes voor kleppen van hout of met aluminium kadar vanaf 45 mm
1 boorsjabloon
1 montagehandleiding
